Servis radiator Iriz

Masalah radiator kereta Proton Iriz memang biasa diperkatakan oleh pengguna-pengguna Iriz. Masalah ini disebabkan oleh penggunaan air paip sebagai coolant di dalam radiator. Entah kenapa pihak pusat servis Proton tidak menggunakan air bertapis atau air bateri yang dicampur dengan coolant pada model ini.

Untuk mengelakkan masalah karat ini bolehla kita buat sendiri servis radiator. Untuk menjimatkan kos bila hantar ke bengkel bolehla cuba buat sendiri. Bila dah buat sendiri baru tahu kenapa upah servis radiator ini agak mahal. Kalau tak biasa buat memang akan rasa penat dan sengal-sengal badan.

Langakah pertama adalah dapatkan dulu barang-barang yang akan digunakan untuk servis radiator. Pertama beli long life coolant dan air bateri. Ianya akan kita gunakan selepas kita servis radiator.

Pertama sekali tunggu sehingga enjin sejuk. Tunggu 40-50 minit selepas enjin dimatikan. Kalau memang enjin sejuk dah boleh terus mula sahaja. Mula-mula buka radiator cap dan kemudian buka drain plug di bahagian bawah radiator.

.  Buka radiator cap

   Buka drain plug di bahagian

   bawah

Bila drain plug dah dibuka air di dalam radiator akan keluar sepenuhnya. Perhatikan warna cecair yang keluar. Jika berwarna perang dan ada banyak keladak karat ini menunjukkan radiator dalam keadaan yang teruk. Banyak karat di dalam sistem yang berpunca daripada air paip yang digunakan sebagai coolant. Ada kemungkinan hos radiator, thermostat dan paip water pump juga sudah berkarat. Untuk post kali ini saya cuma tunjukkan cara flushing sistem penyejukkan sahaja. Barang-barang dalam sistem saya tak tukar.

Tanggalkan dulu kotak air filter. Longgarkan klip pada kotak air filter. Buka empat lock yang mengunci kotak air filter.  Buka cover atas kotak air filter ini dan tarik ia daripada hose  yang bersambung dengan throttle body. Seterusnya keluarkan filter di dalamnya.

.  Longgarkan klip ini

Sebelum bahagian kotak air filter ini dapat dibuka. Ada beberapa skru yang perlu dibuka. Kena gunakan spanar saiz 12 mm dan 10 mm.

.  Buka skru di dalam kotak air filter

.   Kotak air filter dah dibuka.

 Kemudian kena buka hos radiator di antara paip water pump dengan radiator. Longgarkan klip pada hos yang bersambung dengan paip water pump.

     Longgarkan klip ini dan tanggalkan hos

Seterusnya tanggalkan hos ini. Cuma perlu tarik sahaja, memang agak ketat dan memerlukan kesabaran. Goyangkan sedikit ke kiri dan ke kanan semasa menarik hos. Kalau memang nak tukar hos senang sahaja boleh potong sahaja hos dengan pisau dan pasang yang baru. Kalau tak mahu tukar kena usaha sahaja sampai hos ini tercabut. Kerjanya agak memenatkan sebab itu upahnya pun mahal kalau buat di kedai.

Bila hos ini dah ditanggalkan anda boleh lihat thermostat di dalam paip water pump.

. Thermostat masih dalam keadaan. Ada sedikit karat sahaja

Jika thermostat dan hos sudah berkarat anda boleh nampak banyak karat di bahagian thermostat ini. Jika tak banyak karat tak perlu tukar hos, thermostat dan radiator.

Seterusnya tanggalkan thermostat. Kena gunakan plier yang khusus untuk membuka klip thermostat. Kalau takde memang sukar untuk buka klip thermostat. Masukkan hujung plier ini pada klip thermostat, kemudian tekan plier dan tarik klip thermostat ini keluar.

.   Lubang pada klip untuk ditarik dengan menggunakan plier.

Selepas keluarkan thermostat buka pula hos yang menyambungkan enjin dengan radiator. Nak buka hos ini kena buka dahulu klip pada hos radiator. Pastikan anda mempunyai plier yang bersaiz besar.

Tekan klip dengan menggunakan plier dan tolak ke belakang. Pastikan klip  dialihkan keluar daripada bahagian hujung inlet radiator. Kemudian tarik hos dengan berhati-hati. Jangan terlalu ganas sebab inlet pada radiator ini diperbuat daripada plastik. kalau direntap dengan kuat mungkin menyebabkannya patah.

Seterusnya anda akan flush radiator ini dengan air paip bertekanan tinggi. Masukkan hos air ke dalam hos radiator yang telah dibuka tadi.

   Masukkan hos air ke dalam hos radiator dan flush dengan air yang kuat.

Air akan keluar melalui bahagian paip water pump yang telah terbuka di bahagian bawah enjin tadi. Perhatikan air yang keluar, jika ada banyak karat anda akan nampak ia keluar melalui paip di bahagian bawah.  Flushkan air sehingga tiada lagi karat yang keluar.

Kemudian flushkan pula bahagian radiator. Letakkan hos air pada bahagian atas radiator. Flush air dengan tekanan yang tinggi ke dalam radiator. Perhatikan air yang keluar di bahagian bawah radiator. Flush sampai tiada karat yang keluar dibahagian bawah radiator.

Lepas dah flush air di bahagian radiator dan di dalan enjin, bolehla pasang semula hos, thermostat dan isi semula air. Letakkan coolant jenis long life ke dalam radiator. Selepas ini masukkan coolant dan tambahkan air di dalam radiator.  Seter kena buang udara yang terdapat di dalam sistem. Cara untuk buat tambah air dan buat bleeding atau keluarkan angin ada dalam post yang terdahulu. Semasa buat proses bleeding pastikan suhu enjin tidak naik ke takat maksimum. Kalau suhu enjin naik mesti ada yang tidak kena dengan sistem penyejukkan. Ia perlu dibuka semula dan ganti mana-mana komponen yang rosak.

Akhir sekali hidupkan enjin dan cuba bawa kereta anda jalan-jalan. Rasa lebih yakin untuk bawa kereta untuk perjalanan jauh selepas buat flushing sistem penyejukkan enjin ini.

Tukar paip water pump Wira

Kereta Wira saya dah berusia 20 tahun dan tak pernah lagi ditukar paip water pumpnya. Ada baiknya ia ditukar sebelum ia bocor ditengah jalan. Prinsip yang saya amalkan tukar dulu bahagian yang dah lama digunakan sebelum ia rosak walaupun nampak masih elok tapi dalamannya kita tak tahu.

Nak tukar paip water pump ni agak leceh sebenarnya sebab perlu buka bahagian depan ekzos header manifold dan juga air intake. Pertama sekali kena buka heat sheild pada exhaust header manifold. Kena buka 3 skru sauz 12 mm.





    skru yang perlu dibuka pada heat shield

Heat shield ini nampak macam tak penting, kalau kita tak pakai ini nanti aircond kereta tak akan jadi sejuk.

Lepas ni buka pula exhaust header manifold. Ada nat yang mengikatnya di bahagian enjin dan di bahagian ekzos. Mula-mula buka nat di bahagian enjin

. Buka nat yang mengikat ekzos manifold

Selepas ini buka pula nut di bahagian bawah manifold ini. Kena baring di bawah kereta untuk buka nat ini dan kereta perlu dijek dan ditahan dengan jack stand. Kalau takde jack stand agak bahaya untuk kita baring di bawah kereta

   Buka dua nat ini

Nat kat bahagian ekzos ini kalau tak pernah dibuka memang susah untuk kita keluarkan. Tapi ada caranya kena sabar sedikit jangan terus direntap dengan kasar. Mula-mula sembur dengan WD40. Biarkan sekejap supaya ia meresap masuk ke dalam karat pada nat tersebut. Kemudian gunakan spanar saiz 21 mm untuk longgarkan nat. Jika tak boleh nak pusingkan ia arah lawan jam cuba putar arah ikut jam dulu beberapa kali. Kemudian putarkan pada arah lawan jam semula.

Kalau tak boleh juga cuba gunakan impact driver jenis manual yang perlu diketuk menggunakan tukul. Kalau biasa pergi bengkel motor anda mesti pernah lihat mekanik gunakan impact driver untuk buka cover engine motor. Gunakan impact drive ini dengan tukul untuk melonggarkan nat yang ketat. Kena cuba banyak kali baru boleh buka. Kalau ada impact wrench macam kat bengkel memang senang nak buka nat ini.

Jika semua nat ekzos manifold ini dah dibuka seterusnya boleh tanggalkan ekzos manifold ini. Sebelum itu da dua lagi skru yang perlu dibuka di bawah manifold ini untuk memudahkan ia ditarik keluar.

 longgarkan sahaja skru ini tak perlu buka sampai habis.

Keluarkan ekzos manifold dengan berhati-hati sebab ia agak berat. Jangan sampai ia terkena radiator.

.  Ekzos manifold dah berjaya

   dikeluarkan.

Seterusnya kena buka air intake yang bersambung dengan throttle body. Buka dahulu sensor pada air intake ini, kemudian keluarkan air filter. Longgarkan skru pada air intake yang bersambung dengan throttle body. Kemudian tarik keluar intake daripada throttle body.

   Bila dah buka tiub air intake boleh nampak bahagian belakang paip water pump

Seterusnya buka bypass hose pada paip water pump yang lama. Longgarkan sahaja klipnya dan tarik keluar hos ini.

   Longgarkan klip hose ini

.  Lihat keadaan paip yang dah berkarat teruk

Bila buka bypass hose nampak thermostat housing pun dah berkarat. Tapi nak tukar itu saya cerita lain kali. Kita settlekan paip water pump dulu.

.  Paip thermostat housing dah

    berkarat juga

Buka hose radiator yang mengikat

Seterusnya buka skru yang mengikat paip water pump pada enjin. Ada dua skru yang perlu dibuka, satu di bahagian depan enjin dan satu lagi di sebelah tepi enjin.

.  Ada dua skru di bahagian ini      yang perlu dibuka

Sekarang dah boleh tarik paip water pump daripada water pump. Tarik keluar dengan berhati-hati jangan sampai tertarik mana-mana wayar yang ada di sekitar ruang enjin.

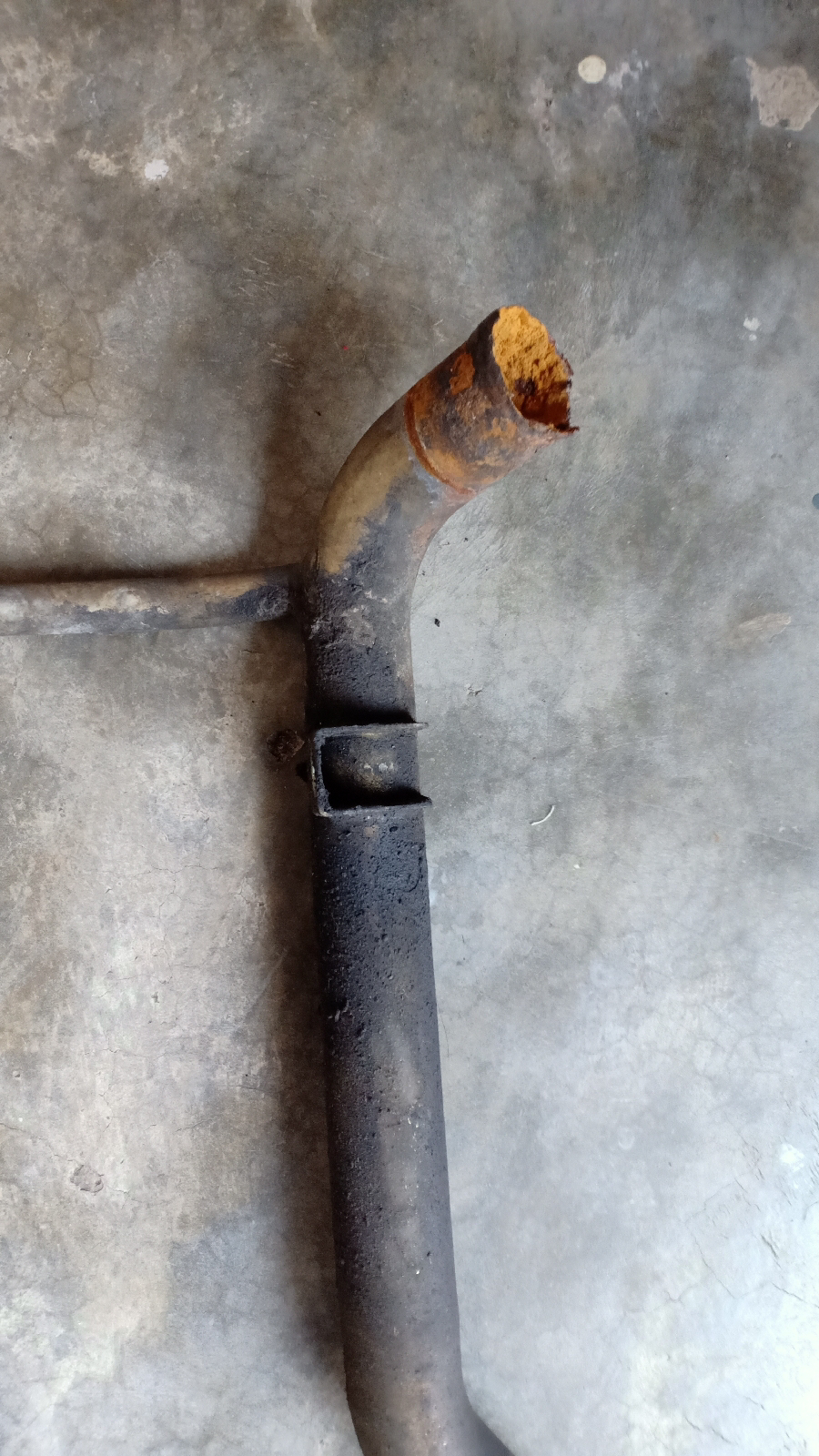

.  Paip lama memang dah berkarat teruk.

Sebelum pasang paip yang baru sebaiknya buang dulu gam  silikon  pada bahagian yang menyambungkan water pump dengan paip water pump. Kalau ada banyak silikon yang melekat takut nanti ada leaking pula bila pasang paip water pump yang baru.

Langkah seterusnya adalah memasang paip water pump yang baru. Pada hujung paip yang akan bersambung dengan water pump perlu disapu dengan gam silikon untuk mengelakkan kebocoran. Lupa pula nak ambil gambar masa nak pasang semula paip water pump ini. Terbalikkan sahaja langkah masa membuka paip water pump. Pastikan semuanya dah dipasang dengan kemas. Selepasa ini langkah terakhir adalah masukkan air semula ke dalam radiator. Selepas itu kena buang angin dalam sistem penyejukan kereta ini. Cara nak isi semula air dan buang angin dalam sistem saya dah tunjukkan dalam post sebelum ini. Uji dulu paip ini hidupkan enjin selama 10-15 minit. Pastikan tiada kebocoran air berlaku.

.  Paip baru dah dipasang.

Selepas tukar paip water pump ini lepas ini boleh tukar pula thermostat dan thermostat housing.
